中性點經消弧線圈接地系統的簡單介紹

發表日期:2014-02-18 05:24:07   所屬分類:電阻柜技術百科   瀏覽 4784 次

中性點經消弧線圈接地又可稱為共振接地,采用這種接地方式的電網有時被稱為補償電網。

在這種系統中,用消弧設備將電容電流加以中和或補償。在各種消弧設備中,消弧線圏(又稱為彼德遜線圈)是應用得最廣泛的一種,就其作用而言,也可以叫做接地故障中和器,它實際上是一只有分接頭的可調電抗器。

在這種系統中,單相接地電流被補償?shù)胶苄〉臄?shù)値,因而在一般情況下,接地電弧不能維持,而且在電流經過零値、電弧熄滅之后,消弧線圈的存在還能顯著減小故障相電擇的恢復速度,從而減小了電弧重燃的可能性。這樣一來,單相接地故障將自動徹底消除。

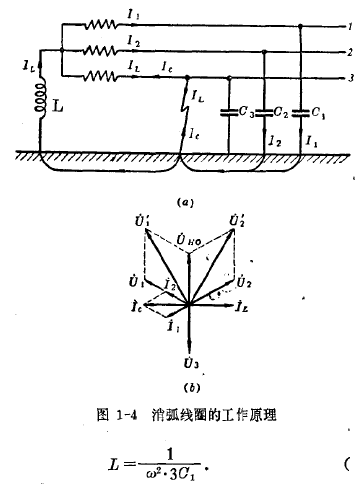

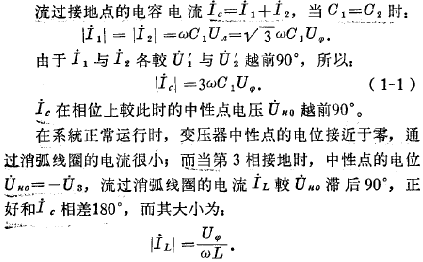

為了初步說明消弧線圈的工作原理,可以利用圖 (a)的結線圖來說明。暇定第3相導線發生接地故障,該相導線的對地電位即降為零値,而1、2兩相導線的對地電位將升高靜線電壓,如圖的矢量圖所示。流過接地點的電容電流

以后將會看到,在實際系統中,由于其它方面的原因,幷不采用上式所示的全補償時的L値,而是取得比它小一些或大一些。

應用消弧線圈,不但可使單相接地故障所引起的停電事故大大減少,而且還能減少系統中發生多相短路故障的次數,因?yàn)橄点|中的多相短路有一部分是由單相接地故障發展而成的。

但是也應指出,除了具有同中性點不接地系統相同的某些缺點以外,補償電網的運行是比較復雜的,接地投資也是比較大的。裝設消弧線圈對于某一系統究竟是否合適,取決于該系統的額定電壓、電網結構和線路長度等因素。

上述各種中性點接地方式,在現代電力系統中實際應用最多的是:不接地、經消弧線圏接池和直接接地三種,所以在以后的文章中我們就分別對這三種接地系銃作進一步的分析。
