什么是TT中性點接地系統?

發表日期:2014-04-23 01:19:21   所屬分類:電阻柜技術百科   瀏覽 3441 次

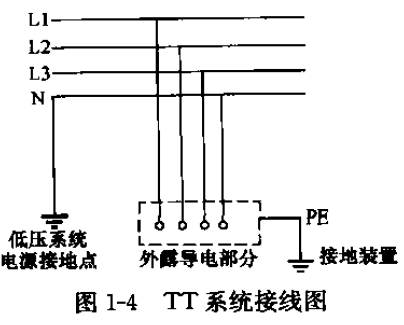

TT系統如圖1-4所示,又稱接地保護。

在TT系統內,電源 (發電機、變壓器)必須有一個中性點直接接地,如果沒有中性點,必須有一根相線接地。每一電氣設備金屬外殼必須用PE線與單獨的接地極接地,各電氣設備的PE線也互不相通,且與電源側系統接地?zé)o電氣聯系。正常時各電氣設備金屬外殼為地電位。

該系統發生接地故障時,短路電流受電源側接地電阻和電氣設備側接地電阻的限制,短路電流不大,較小容量的電氣設備可以用斷路器或熔斷器快速切除接地故障點,故可減少接地故障產生的危害性。同時其故障電壓不會像TN系統那樣沿PEN線或PE線在電氣設備間傳導,不會發生一電氣設備故障在另一電氣設備上發生電擊事故,這是TT系統優于TN系統之處。正因如此,該系統就不需采用總等電位聯結來消除由其他地方傳來的故障電壓引起的電氣事故,故它適用于在無總等電位聯結的戶外用電場所。對于用電設備容量較大的場合,斷路器或熔斷器不能快速切除接地故障點,必須用觸電保安器(漏電保護器),利用接地故障時的泄漏電流使動作靈敏高的漏電保護器快速切斷電源,這使其保護電器的設置復雜化,因此給TT系統的應用帶來一定的限制性。

該系統除變壓器中性點接地外,中性線不得再行接地,且應保持與相線同等的絕緣水平。因此,選用帶有短路、過載接地故障保護功能的漏電斷路器作為出線斷路器是一種較好的選擇。

在TT系統內接于電氣設備金屬外殼的PE線系與大地單獨的接地,屬零電位。當配變高壓避雷器通過雷電流或系統接地故障引起配變接地極電位升高,相線與中性線電位也同時升高,電氣設備絕緣將承受大幅度的對地過電壓,極易發生對地絕緣被擊穿,需要采取措施來防止。

本文相關產品:發電機中性點接地電阻柜變壓器中性點接地電阻柜
