1、配電變壓器低壓側高電阻接地的特點

高電阻接地指系統中性點接入高電阻以限制單相接地故障電流，且允許連續運行。電阻器上產生的電流Ir≥Ic（Ic為母線 對地電容電流），可以抑制過電壓事故的發生。

配電變壓器低壓側中性點接人高電阻的參數一般為110Ω、2A。當400V線路或電器設備發生單相接地時，設備的開關不會跳閘，不影響整個生產工藝。其次，因接地電流比較小而電器設備外殼接地電阻為4~10Ω,金屬外殼對地電壓僅20V,小于安全電壓。因此，這種接地方式是安全可靠的。

高電阻接地的優點是：

①能限制瞬態過電壓；

②系統發生單相接地時可繼續運行；

③可檢測和定位接地故障；

④可測量接地 時的電容電流。

高電阻接地的缺點是：

①髙電阻接地的配電變壓器供電負荷必須是平衡的三相負荷；

②單相負荷應由另外變壓器供電。

比較中性點直接接地、不接地、小電阻接地和高電阻接地，髙電阻接地方式在提髙供電可靠性和保證人身、設備安全方面具 有明鉍的優勢。

2、低壓電容電流

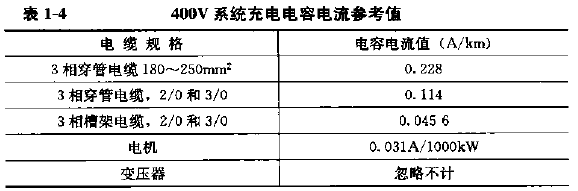

接地電阻的確定必須根據系統的電容充電電流值決定，而確定正確的電容充電電流的方法是測量，但在設計階段是做不到的，它可參考表1-4所列數據。

3、高電阻接地裝置的組成

高電阻接地裝置包括以下五個部分：

(1)系統中性點。它一般由配電變壓器低壓側的YN直接引出，如果特殊配電變壓器低壓側是三角接法，應在低壓母線上加裝Z形接地變壓器，引出中性點。

(2)接地電阻R。它根據低壓系統的對地電容電流值Ic決定，具體值見表1-4,通常400V系統Ic<1A,最大約4A。因此R=U0/2Ic。式中，U0為系統相電壓，220V；Ir=2Ic。因而配電變壓器中性點R在110~25Ω間，功率為440~1600W。

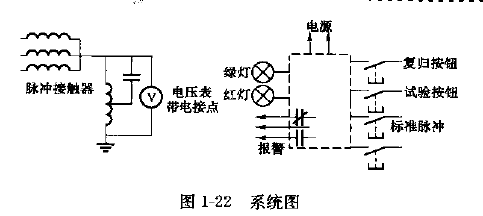

(3)故降檢測和報警裝置。通常用測量接地回路的電壓或電流的方法檢測接地故障。因接地電流較小，不易獲得，而電壓較大，容易獲取，故可用帶電接點電壓表并聯到電阻器上，指示宜觀，使運行人員了解故障時的電壓幅值，同時發出脈沖信號到控制板?？刂瓢迳涎b有紅綠燈，綠燈為運行正常，紅燈為出現故障。出現接地故障時，帶電接點電壓表的接點接一時間繼電器，定時約5s。它防止出現瞬態故障的誤報替。超過定值，啟動輔助繼電器并鎖死復歸按鈕，紅燈亮，表明有接地并發出報膂。正常操作程序?yàn)閳?bào)警、運 行人員檢查報嚳器、尋找和淸除故障、復歸。有的用戶還增加時間裝24h內因接地未能消除可重復報警，見圖1-22。

(4)故障定位裝置。定位采用電流脈沖裝置和脈沖檢測專用鉗形電流表前者包括一只短接接地電阻用脈沖接觸器，一只以40次/nin、脈沖寬0.75s啟動脈沖接觸器的循環定時器，一只啟動和停止脈沖的“標準脈沖”開關鍵盤。

專用鉗形電流表兩個半環形鐵心能卡進直徑127mm的管子(或電纜)，其中一只半環（一臂）可活動。電流表表頭正常時短接，防止測量時出現高于接地故障電流1~5A的脈沖電流以避免外來噪聲干擾。用該鉗形電流表檢査出線故障，脈沖電流消失點即是故障點。

(5)附屬設備。附屬設備主要為安裝接地電阻柜，它布置有信號燈、報警裝置、復歸及試驗按鈕及排風裝置等。

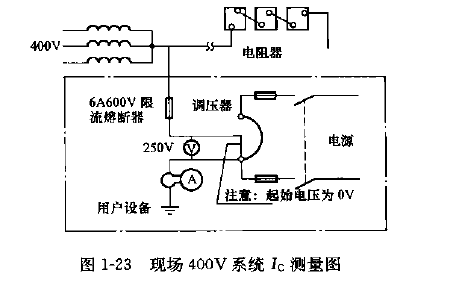

4.系統電容電流Ic的測量系統電容電流Ic的測量見圖1-23。測量時系統帶最大負荷，調壓器調整電壓。由于中性點電壓與電流為線性關系，故有Ic=(E/根號三)(Ia/U)，式中E為額定線電壓，400V; U、Ia分別為試驗電壓及其中性線接地電流。

5、高電阻接地故障保護安全要求

(1)第一次接地故障時，絕緣監視電器應發出聲光信號，其動作電流的接地壓降應≤50V；

(2)用漏電保護器切斷第二次異相接地故障時，保護器不動作電流應大于第一次接地故障相的故障電流；

(3)接地故障保護器就（其中性線接地電流為Ia)在0.4s內切斷第二次異相接地故障回路，且ZsIa≤根號3/2Uph(式中，Zs為故障回路阻抗；Uph為系統相電壓).
