中性點接地電阻柜配套三相Z型接地變簡介

發表日期:2014-04-01 02:51:26   所屬分類:電阻柜技術百科   瀏覽 7664 次

一般220/10kV 110/10kV變壓器35kV側采用三角形接線形式,因此運行中35kV系統沒有中性點,也就談不上中性點運行方式。

對于三角形接線的配電系統,要造成系統的中性點,必須接入接地變壓器。接地變壓器有二種:Z型接地變壓器(ZN、ZN,yn)和星形/三角形接線變壓器(YN,d)。現在,多用Z型接地變壓器,其中性點可接入中性點電阻。

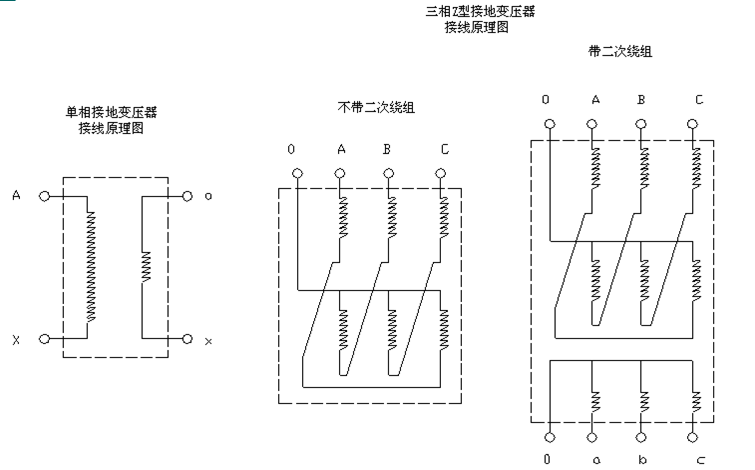

Z型接地變壓器,在結構上與普通三相芯式電力變壓器相同,只是每相鐵芯上的繞組分為上、下相等匝數的兩部分,接成曲折形連接。接線方式不同,又分為ZN,yn1和ZN,yn11兩種形式。

Z型接地變壓器同一柱上兩半部分繞組中的零序電流方向是相反的,因此零序電抗很小,對零序電流不產生扼流效應。當Z型接地變壓器中性點接入消弧線圈或接地電阻時,可使消弧線圈補償電流或電阻電流自由地流過,因此Z型變壓器廣為采用作接地變壓器。

Z型接地變壓器,還可裝有低壓繞組,接成星形中性點接地等方式,作為所用變壓器使用。Z型接地變壓器有油浸式和干式絕緣兩種,其中樹脂澆注和杜邦紙絕緣式是干式絕緣。

對于35KV、66KV配電網,變壓器繞組通常采用Y接法,有中性點引出,就不需要使用接地變壓器。對于6KV、10KV配電網,變壓器繞組通常采用△接法,無中性點引出,這就需要用接地變壓器引出中性點。接地變壓器的作用就是在系統為△型接線或Y型接線中性點未引出時,用于引出中性點以連接消弧線圈或接地電阻柜
接地變壓器采用Z型接線(或者稱曲折型接線),即每一相線圈分別繞在兩個磁柱上,兩相繞組產生的零序磁通相互抵消,因而Z型接地變壓器的零序阻抗很?。ㄒ话阈∮?0Ω),空載損耗低,變壓器容量可以利用90%以上。而普通變壓器零序阻抗要大很多,消弧線圈容量一般不應超過變壓器容量的20%,中性點電阻容量一般不超過變壓器容量的3倍。由此可見,Z型接線的變壓器作為接地變壓器是一種比較好的選擇。?

一般系統不平衡電壓較大時,Z型變壓器的三相繞組做成平衡式,就可以滿足測量需要。當系統不平衡電壓較小時(例如全電纜網絡),Z型變壓器的中性點要做出30V~70V的不平衡電壓以滿足測量需要。

接地變壓器除可帶消弧線圈和中性點電阻外,也可帶二次負載,代替站用變。在帶二次負載時,接地變壓器的一次容量應為消弧線圈容量與二次負載容量之和。

 三相Z型接地變基本作用總結:

①形成人為中性點

②允許有較低的零序阻抗

③可降低系統電壓中的平衡。
